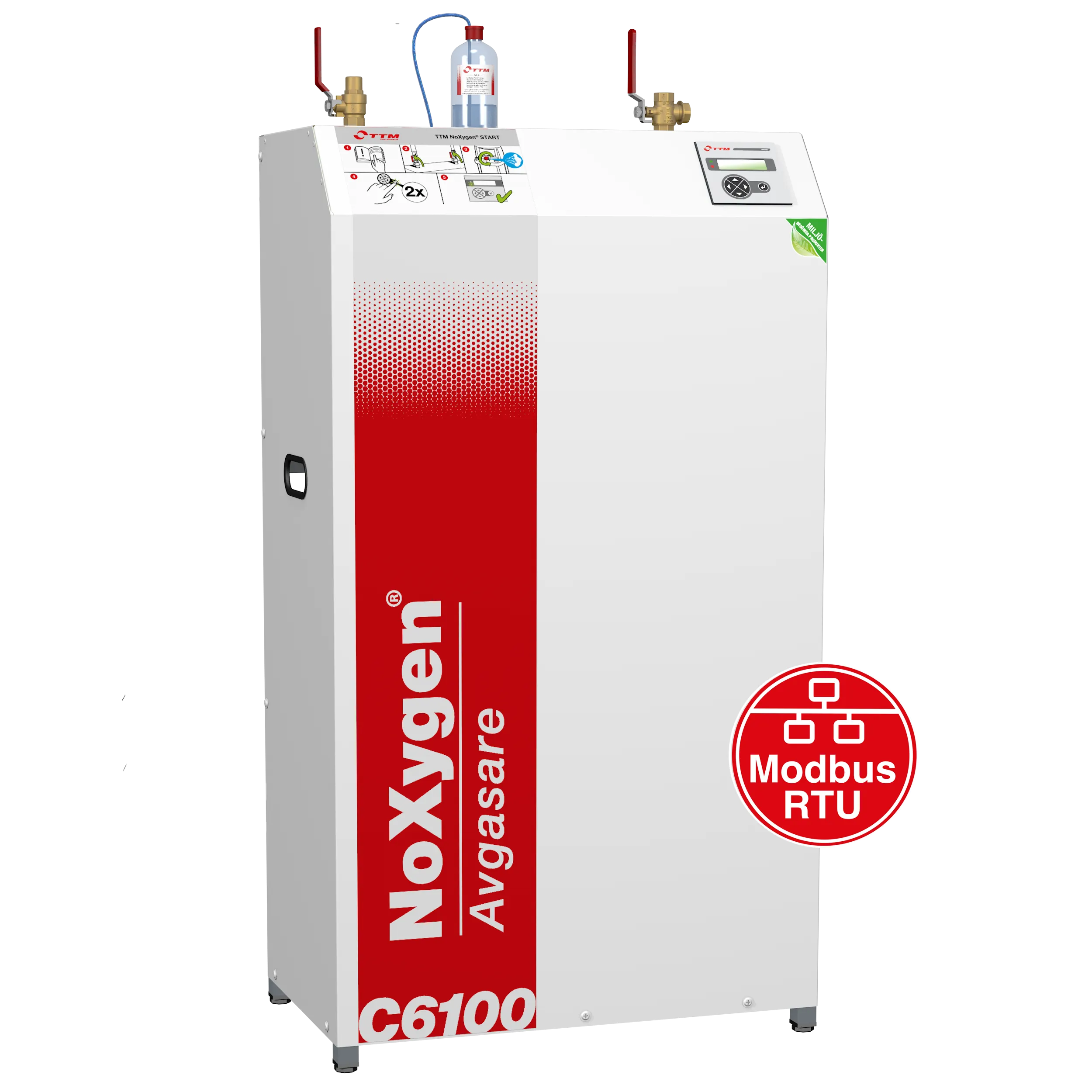

NoXygen® C6100

Produktinformation

Helautomatisk undertrycksavgasare för större värme- och komfortkylssystem och systemtryck upp till 10 bar.

Enkel att installera, driftsätta och styra
Sänker driftskostnaderna
Ökar energieffektiviteten i värme- och kylsystem

Mer information

TTM NoXygen® Avgasare är ett program som omfattar fem helautomatiska undertrycksavgasare för värme och kylsystem C625, C650, M650, F650 och C6100.

Energiförluster, rostangrepp och ljudproblem förorsakas framförallt av för hög gashalt i systemvätskan. TTM NoXygen® undertrycksavgasare avlägsnar både fria och bundna gaser med ett högt vakuum. Det kraftiga vakuumet får vatten att koka vilket gör att luften lämnar systemvätskan.

TTM:s koncept inom vätskebehandling kallas Noxa vattnet!

Alla modeller inom TTM NoXygen® finns att få med styrning, reglering och övervakning via Modbus RTU.

TTM NoXygen® är miljöbedömd och kan installeras i både befintliga och nya system.

Läs mer om om vätskebehandling

TTM NoXygen® C6100 ingår i en serie helautomatiska och lättinstallerade undertrycksavgasare för behandling av vätskor i kyl- och värmesystem och kan anslutas för styrning, reglering och övervakning via Modbus RTU. Energiförluster, korrosion och ljudproblem förorsakas framför allt av för hög gashalt i systemvätskan.

TTM NoXygen® håller systemet fritt från aggressiva gaser, förebygger och förhindrar gasrelaterade problem som annars medför att systemvätskans förmåga att hämta och avge energi försämras.

TTM NoXygen® är miljöbedömd och kan installeras i både befintliga och nya system.

  • Enkel att installera, driftsätta och styra

  • Snabbavgasningsfunktion

  • Kan installeras i både små och stora system

  • Sänker driftskostnader

  • Förhindrar korrosion på systemkomponenter

  • Du slipper lufta radiatorer

  • Ökar energieffektiviteten i värme- och kylsystem

  • Minimerar ljudproblem i värme- och kylsystem

  • Stabil och enkel injustering

  • Avlägsnar systemvätskans innehåll av gaser

  • Kan kopplas upp till BMS med MODBUS RTU via RS485.

Varianter

NoXygen® C6100 Modbus

Enheten kan anslutas för styrning, reglering och övervakning via Modbus RTU via RS485.

Artikelnummer
519454
RSK-nummer
5034025
NoXygen® Avgasare
TTM NoXygen® C625 undertrycksavgasare

NoXygen® C625

Helautomatisk undertrycksavgasare som är anpassad för flerbostadshus och mindre system upp till ca 200 lägenheter och ett systemtryck upp till 2,5 bar.

TTM NoXygen® C650 undertrycksavgasare

NoXygen® C650

Helautomatisk undertrycksavgasare för större värme- och komfortkylssystem upp till 50m3 och systemtryck upp till 5 bar.

TTM NoXygen® F650 undertrycksavgasare

NoXygen® F650

Helautomatisk undertrycksavgasare för kyl- och fryssystem upp till 50m3 och ett systemtryck upp till 5 bar med medietemperatur ner till -10°C.

TTM NoXygen® M650 undertrycksavgasare

NoXygen® M650

Helautomatisk undertrycksavgasare med automatiskt vattenpåfyllning som är anpassad för värmessystem upp till 50m3 och systemtryck upp till 5 bar.

NoXygen® C6100

Helautomatisk undertrycksavgasare för större värme- och komfortkylssystem och systemtryck upp till 10 bar.

Funktion

Funktionsbeskrivning

TTM NoXygen® avlägsnar bundna och fria gaser i värmesystem, värmeåtervinningssystem eller kylsystem genom att sänka systemtrycket till -0,9 bar. Bundna gaser i systemvätskan frigörs med en betydande tryckminskning, vilket bildar fria gasbubblor som sedan kan ventileras ut. Avluftning sker helt oberoende av det befintliga systemtrycket eller mediets temperatur.

När TTM NoXygen® installeras för första gången startar enheten automatiskt i snabb avluftningsläge. Det innebär att TTM NoXygen® snabbt minskar gasinnehållet i systemet och övergår sedan till underhållsavluftning när gaserna har avlägsnats.

Undertrycksavluftaren är avsedd för permanent installation för att hålla systemet fritt från fria och bundna gaser på lång sikt. När processen avslutas kommer gasinnehållet i systemet gradvis att öka, eftersom inga vätskesystem är helt diffusionsäta. Om systemet någonsin behöver tömmas på vätska, avluftas den nya systemvätskan effektivt genom enhetens snabba avluftningsläge.

Bra att veta

Frågor & Svar

Vi hjälper dig så att du får svar på dem frågorna som du funderar över. Tveka heller inte att kontakta oss om du inte hittar svaret på din fråga!

Vilka rekommenderade värden på vattnet finns i VDI 2035?
VDI 2035 rekommenderar följande värden på vattnet: Konduktivitet < 100 μS/cm. Vattnets utseende: Fritt från partiklar. pH värde mellan 8,2 - 10, Syre nivå: <0,1 mg/l.
Varför startar inte min TTM NoXygen®? Trycket i displayen visar -0,9 bar.
Kontrollera att vätskan kommer fram till pumpen, den kan ha "hängt sig" i vakuumläge. När man luftat pumpen och släppt igenom vätskan så startar den igen.

Kontrollera att kabeln till tryckgivaren sitter fastmonterad på givaren.

Instruktioner för Drift och Skötsel kan laddas ned från TTM´s hemsida, gå in på produkter och välj sedan fliken "Dokumentation".
Vi har en fastighet med 8 lägenheter. Kan man använda TTM NoXygen® då?
Ja absolut! TTM NoXygen® C625 är anpassad för mindre system upp till ca 200 lägenheter.

TTM NoXygen® C625 avgasar systemvätskan och ökar därmed livslängden, sänker driftskostnaderna och minskar energibehovet i fastigheten. Komplettera med TTM MAG-filter som avlägsnar magnetit och partiklar så hålls systemet i gott skick!
